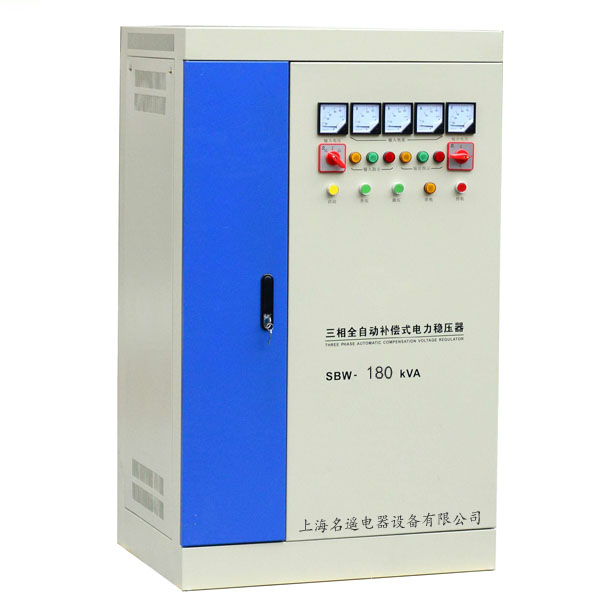

SBW180kVA三相補償式穩壓器

產品分類：大功率補償式穩壓器

型號規格：SBW-80kVA

功率：30kVA-3000kVA（根據設備容量配置）

輸入電壓：304V-456V

輸出電壓：380V(±1%～5%可設置)

輸出電流：273A


三相全自動補償式大功率電力穩壓器

概述
SBW、DBW系列單、三相全自動補償式電力穩壓器是適用于當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓穩定。本系列產品與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動/自動切換，設有過壓保護、缺相、相序保護及機械故障自動保護，本機體積小，重量輕，使用安裝方便，運行可靠等優點。(分?jǐn)?shù)顯、儀表指示兩類)。

使用場合
廣泛用于郵電、商場、電梯、醫院、學校、印刷、紡織、證券等所有需要正常電壓保證的場合及大、中型工礦企業車間，部分供電及重要設備和配套。

產品性能

輸入電壓	單相Single phases :304V-456V	輸出電壓	三相 Single phases：380V;
Input voltage	三相四線 Three phases four-line	Output voltage	三相 Three phases：380V;
輸出精度	1-5%（可調 Adjustable）	頻率	50Hz/60Hz
Output deviance		Frequency
效率	≥95%(功率等級50kvA上)	響應速度	≤1.5S
Efficiency	(Power>50kVA)	Response time
環境溫度	-10℃～+40℃	絕緣電阻	≥5MΩ
Ambient temperature		Insulation resistance
過載能力	二倍額定電流，維持１分鐘	波形失真	無附加波形失真
Overload	Double rated current, one min.	Waveform distortion	Non-lack fidelity wareform
保護功能	過壓、過流、缺相、相序
Protect	Overvoltage、overcurrent、feed phases

外型尺寸、包裝 OUTLINE & PACKING

相數	型號規格	輸出功率	產品尺寸	凈重
相數	Model	Output power (kVA)	Outline (cm)	Weight(kg)
單相	DBW-20K	20	65×54×135	278
	DBW-30K	30	65×54×135	300
	DBW-40K	40	65×54×135	320
	DBW-50K	50	80×54×130	3250
	DBW-60K	60	80×54×130	370
	DBW-70K	70	80×54×130	390
	DBW-80K	80	80×54×130	420
	DBW-100K	100	85×62×145	460
	DBW-120K	120	90×70×170	490
	DBW-150K	150	90×70×170	515
	DBW-180K	180	100×80×190	560
	DBW-200K	200	100×80×190	590
三相	SBW-50K	50	80 x 54 x 135	250
	SBW-60K	60	80 x 54 x 135	255
	SBW-100K	100	80 x 60 x 150	357
	SBW-150K	150	100 x 70 x 170	482
	SBW-180K	180	100 x 70 x 170	515
	SBW-200K	200	100 x 70 x 170	562
	SBW-225K	225	110 × 80 × 180	670
	SBW-250K	250	110 × 80 × 180	710
	SBW-300K	300	110 × 80 × 200	755
	SBW-320K	320	110 × 80 × 200	810
	SBW-400K	400	100 × 80 × 200/2柜	1175
	SBW-500K	500	100 × 80 × 200/2柜	1510
	SBW-600K	600	100 × 80 × 200/2柜	1790
	SBW-F-800K	800	85 × 120 × 200/3柜	2750
	SBW-F-1000K	1000	85 × 120 × 200/3柜	2780
	SBW-F-1200K	1200	85 × 120 × 200/3柜	4050
	SBW-F-1600K	1600	135 × 130 × 220/4柜	5500
	SBW-F-2000K	2000	135 × 130 × 220/4柜	7050

穩壓器選型注意事項

以上穩壓器穩壓范圍為380V正負20%，如需定制更寬穩壓器范圍380V±30%，380V±40%需訂貨時說明。

該穩壓器只限室內使用，如需室外使用，訂貨時請事先說明。

安裝場所無嚴重影響穩壓器絕緣的氣體，蒸汽，化學積塵，以及粉塵污垢，及爆炸性氣體和腐蝕介質。

安裝以及性能方面不符合上述描述，均由商家和名遙電器協商定制。
